Геотермальное отопление -
отопительная система, источником питания которой является тепловая энергия земли.

Преимущества геотермального отопления:

Преимущества геотермального отопления:

1. Не нужны согласования или разрешительная документация.
2. Не требуется отдельное помещение с дымоходом/вентиляцией.

3. Самая низкая стоимость тепла. На 1 кВт затраченной эл.
энергии вырабатывается 4-5 кВт тепловой энергии.
4. Не требует топлива. Нет затрат на закуп и хранение.
5. Быстрый монтаж системы.
6. Отсутствует процесс горения - пожаробезопасность.
7. Работает также на кондиционирование помещения.
8. Экологичность.

Уcтройство геотермальной скважины включает в себя:

Уcтройство геотермальной скважины включает в себя:

1. Бурение скважины,
2. Изготовление зонда,
3. Устройство зонда в скважине,
4. Обсадка скважины бетонитом или жидкой глиной,
5. Прокладку соединительных каналов с укладкой зондов,
6. Обратная засыпка до дома.

Этапы, стоимость работ.

Этапы, стоимость работ.

1. Переговоры. Обсуждение объемов работ, сроков, условий оплаты.
2. Заключение договора. Возможно заключение договора на предварительную разведку.
3. Внесение предоплаты.
4. Выезд бригады и техники на объект. Выполнение работ.
5.Подписание актов приемки работ.
6. Оплата 100%.
1. Переговоры. Обсуждение объемов работ, сроков, условий оплаты.
2. Заключение договора. Возможно заключение договора на предварительную разведку.
3. Внесение предоплаты.
4. Выезд бригады и техники на объект. Выполнение работ.
5.Подписание актов приемки работ.
6. Оплата 100%.

Итоговая стоимость зависит от:
-типа грунта на участке, где планируются буровые работы (способ бурения и укрепления скважины зависит от типа грунта),
- объема предполагаемых работ.



Для составления индивидуального коммерческого предложения свяжитесь с нами по телефонам:
8(391)254-44-45
8-913-538-44-45

Либо оставьте свои контакты и мы Вам перезвоним.

Оставить контакты для индивидуального расчета.

Тема геотермального отопления достаточно новая для Росcии вообще и для нашего региона в частности, по этой причине представляем общие сведения о схеме отопления, ее составляющим и требованиям к ней.

Геотермальная система отопления делится на 3 ступени:

1. Геотермальные зонды.
Как правило, это 3-4 скважины глубиной 100-150 метров, в которые погружаются сами зонды. Зонд - петля из труб, по которой движется жидкий теплоноситель.
2. Тепловой насос работающий по принципу холодильной установки наоборот. ТН состоит из компрессора, двух теплообменников (испаритель и конденсатор) и ТРВ (терморегулирующего вентиля). Рекомендуемая мощность ТН - 14 кВт на 200м2.
3. Теплые полы либо радиаторы в помещении.
Ниже подробно о бурении скважин под геотермальные зонды, работе теплового насоса, разновидностях и преимуществах зондов.



Бурение скважин под геотермальные зонды:

Скважины под геотермальные зонды не отличаются от скважин на воду, не требуют обсадки. До бурения скважин определяется тип грунта на объекте и его теплоотдача. Теплоотдача погонного метра скважины зависит от породы массива и наличия движущейся воды в порах. (Теплоотдача 1 п.м.: песок - 20Вт, супесь с водой - 60Вт с 1).
Из полученных данных рассчитывается необходимая глубина и количество скважин.

Небольшой пример:
Для отопления дома площадью 200м2 необходима мощность теплонасоса в 14кВт, то есть наша система зондов должна выдать необходимое количество энергии для такого показателя насоса.
Средняя отдача тепла зонда - 50 Вт на 1 погонный метр.
Таким образом, получаем 14кВт(14000Вт)/50Вт на метр=280 погонных метров.
Это три скважины по 100 метров.


Когда рассчитано количество и глубина скважин, специалисты приступают к бурению. Скважины под геотермальные зонды соединяют между собой траншеями, также прокладывают выход к общему коллектору.
Необходимо помнить:
1. Каждый геотермальный зонд забирает тепло грунта в радиусе 4х метров, отсюда расстояние между скважинами должно составлять не менее 8 метров.
2. Минимальное расстояние между домом и колодцем не менее 3х метров и не более 100 метров.

После окончания буровых работ в скважины опускаются зонды, заливаются бетоном, соединяются между собой и выводятся к общему коллектору.

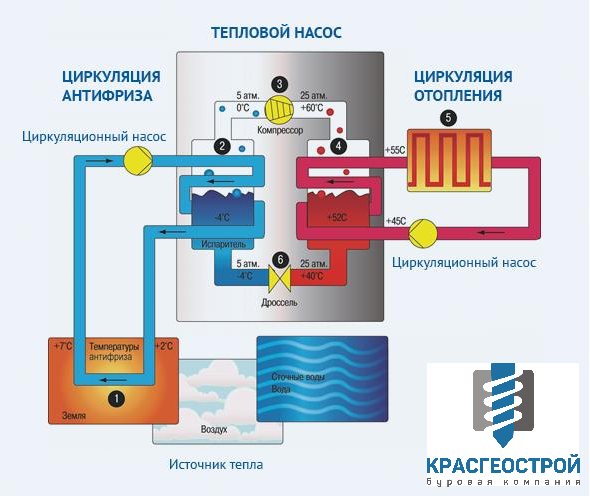

Схема работы геотермальной системы отопления:

геотермальное отопление

1.  Во время движения по зонду жидкий теплоноситель снимает тепло с грунта до +4*/+7*. Циркуляционный насос закачивает жидкий теплоноситель (хладагент) в испаритель.
2. Испаритель подвергает хладагент высокому давлению, что приводит к вскипанию хладагента даже при температуре +1*. Происходит испарение.
3. Компрессор выкачивает пар и, под еще большим давлением, нагревает его до +60*.
4. Компрессор отправляет пар с температурой +60* в конденсатор, где он трансформируется в жидкость и
5. Теплоноситель +60* поступает в систему теплоснабжения в помещении.
6. Жидкий хладагент возвращается в испаритель через дроссель.

Геотермальные зонды.

Наибольшее применение в России получили  Uобразный и Коаксиальный геотермальные зонды.
Uобразный геотермальный зонд
представляет собой Uобразную петлю из полиэтиленовых труб, либо две двойные Uобразные петли. По одной трубе холодный хладагент поступает в зонд, по второй, собрав тепло с зонда, возвращается в насос в испаритель. Продают как готовые зонды, также возможен вариант сборки зонда в полевых условиях. Это помогает избежать излишков трубы, зонд делают исходя из глубины уже готовой скважины.

Из плюсов Uобразного зонда:
+ большая площадь сбора тепла. Это актуально в теплых регионах страны.
+ простота и надежность конструкции.
Недостатки Uобразных зондов:
- до 30% паразитного теплообмена между параллельными трубами.
- уменьшение теплообмена за счет толщины стенки трубы. Стенка должна быть толстой чтобы избежать сжатия пластовым давлением.
- большой объем теплоносителя для заполнения зонда.
- при устройстве кластерной системы ведет к вымораживанию территории колодца, т.к. трубы выходят из одного места.

Коаксиальный зонд
представляет собой трубу большего диаметра, в ней труба меньшего диаметра. Внешняя труба снизу запаяна наконечником. Хладагент поступает во внешнюю трубу, собирает тепло земли и возвращается в насос в испаритель по внутренней трубе.
Преимущества коаксиального зонда:
+ не боится сжатия, даже если наружная труба сплющится, то ее прижмет к внутренней трубе и хладагент продолжит движение не по круговому диаметру а по овалу, еще более обжатому грунтом-теплообменником.
+ требует меньший объем жидкого теплоносителя.
+ имеет достаточный показатель теплосъема - 64 Вт/м.

геотермальный зонд

U образный геотермальный зонд. Схема работы

геотермальный зонд

Коаксиальный геотермальный зонд. Схема работы.
